铝合金光纤槽道

一、概述
  本产品是根据《中国移动通信企业标准》QB-H-027-2014设计制造的， 光纤槽道的颜色采用桔红色（PANTONEOrange 021 U）或明黄色（PANTONE 102 U），结构科学，强度高，安装简单，扩容

方便，转角处有圆角保护，确保光纤过弯半径大于40mm；出纤口为阻燃塑料加工而成，带圆角保

护，可在槽体任意移动，方便光纤在合适位置下纤。主要特点如下：

（1）   出纤口及弯通、三通、四通的转角过渡圆角R≥40mm，确保光纤弯曲曲率 半径R≥40mm ；
（2）   光纤槽道由铝合金型材侧板和铝塑板底板拼装而成，表面喷塑处理，美观整齐；槽道侧板

采用6063-T5铝合金材料，底板采用阻燃铝塑板材料；

（3）   规格多：槽体内空高度100mm，槽体宽度可以根据需要剪切；（底板为铝塑板，常规为宽

度为120、150、200、300mm，亦可根据需要剪切需要的宽度）。
（4）   出纤口为阻燃塑料加工而成，安装位置灵活，能满足各种地方出纤的需要；
（5）   光纤槽道可单独安装也可在走线架上固定，即可支撑安装，也可以吊挂安装；

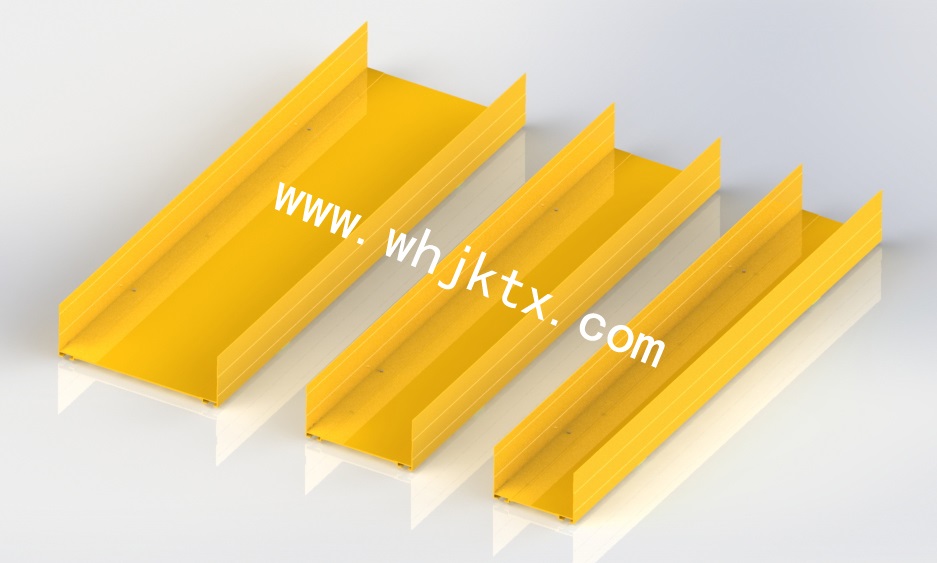

二、产品规格  常规规格：宽150*高100、宽200*高100、宽300*高100、宽360*高100.亦可根据客户要求的宽度交货。高度100mm是固定不变的，宽度可以根据用户要求做成任意尺寸。

三、拼装方法

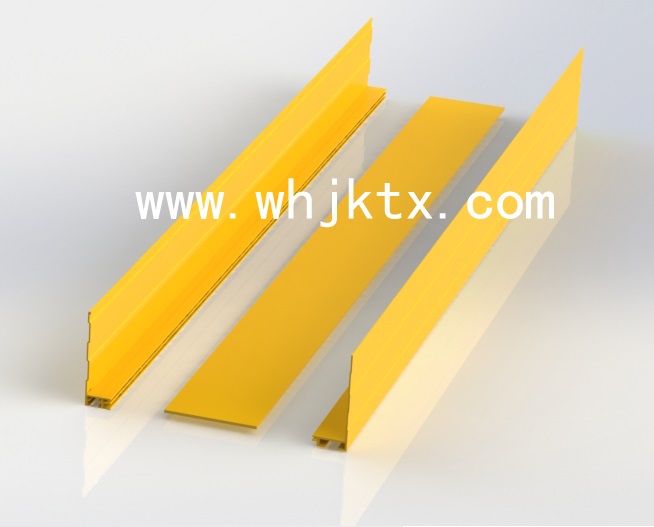

1、直槽拼装方法  直槽道有左右两块对称的铝合金侧板和一块底板组成，现将铝塑底板插入铝合金槽中，再在槽道底部用固定件锁紧，出厂时已装配成槽，安装时根据需要连接所需的长度。侧板板厚1.5mm，铝塑板板厚3mm。

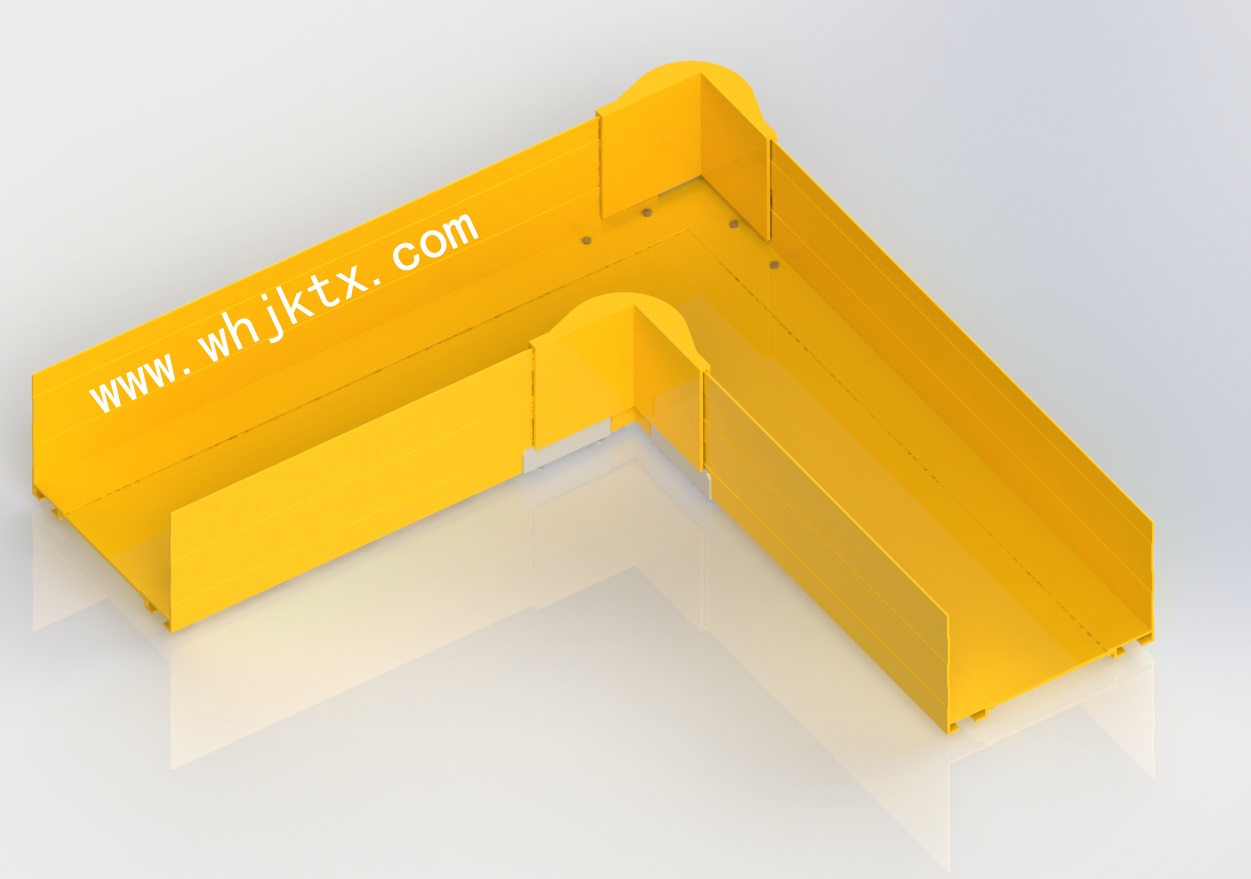

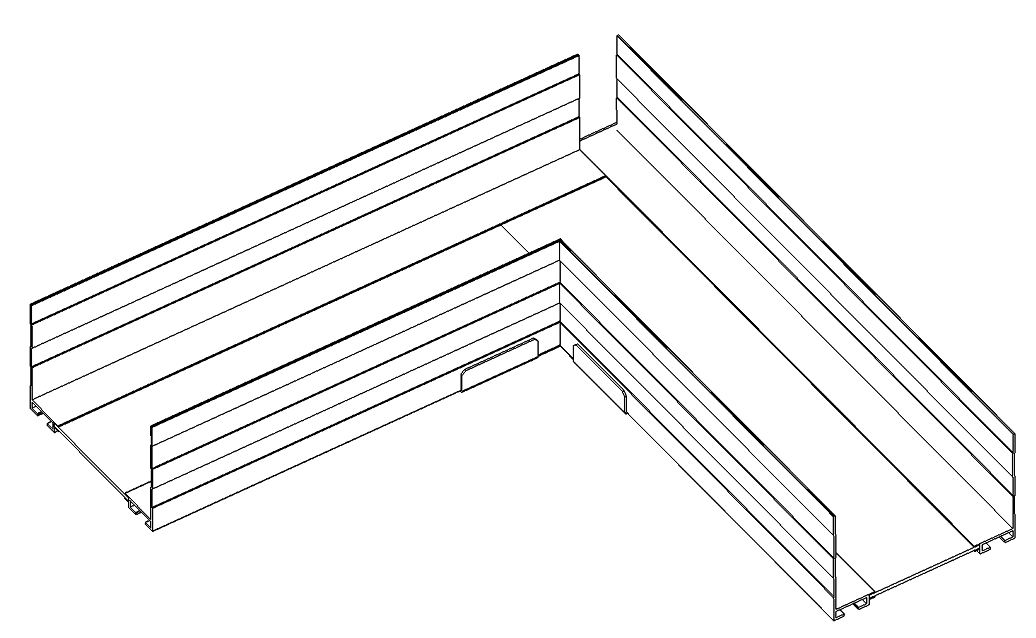

2、弯头拼装：各种规格弯头都是现场拼装，内弯连接件和外弯连接件是共用的，所有规格都用一样的内弯件和外弯

件，护角也是一样的

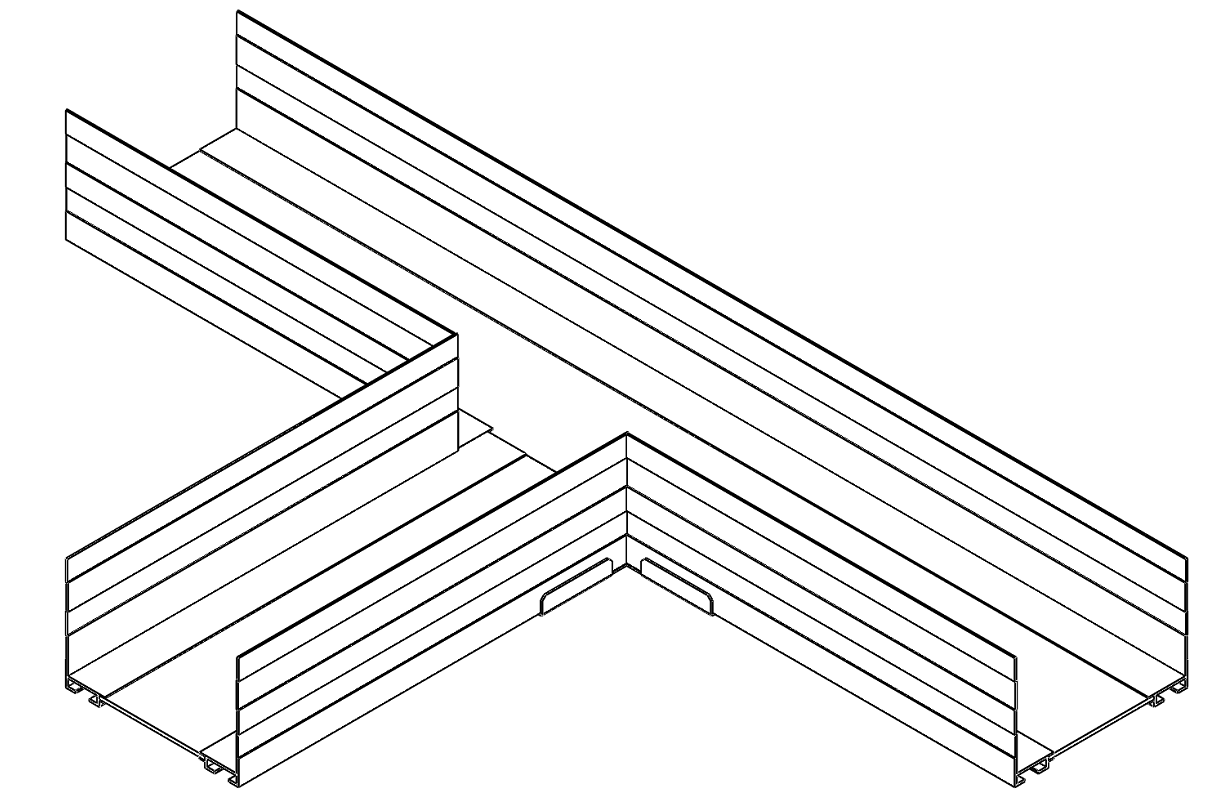

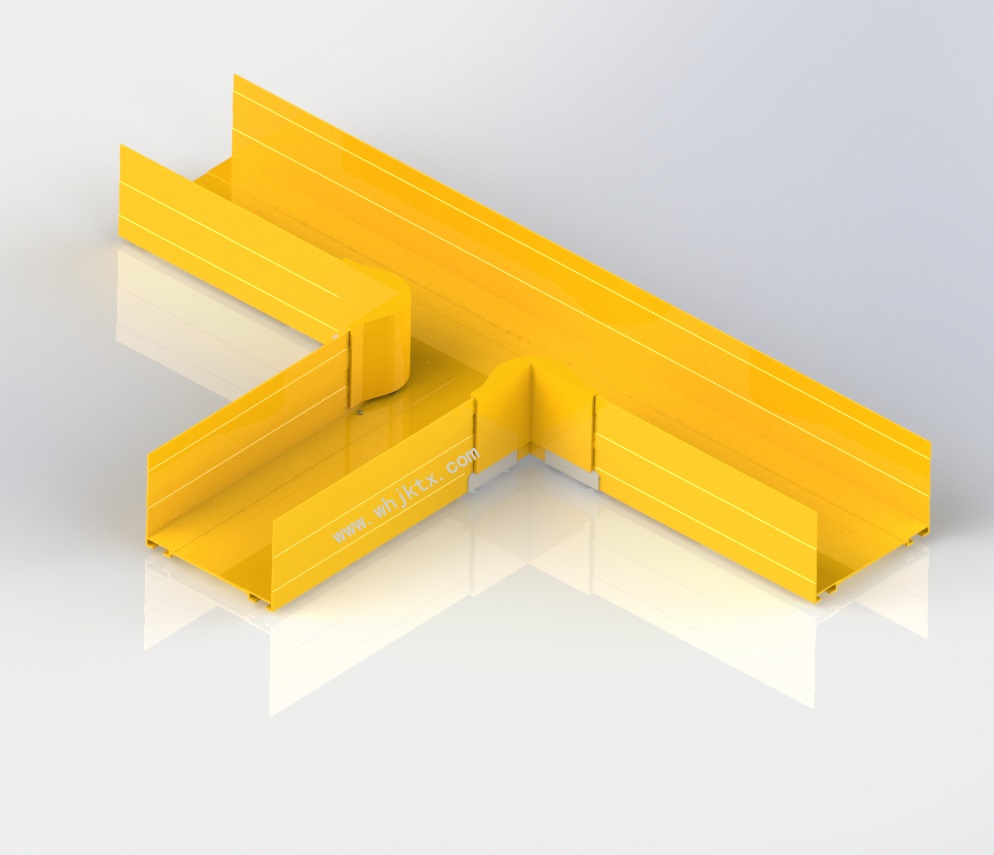

3、三通拼装 现场拼装、方便快捷、经济适用、美观大方。

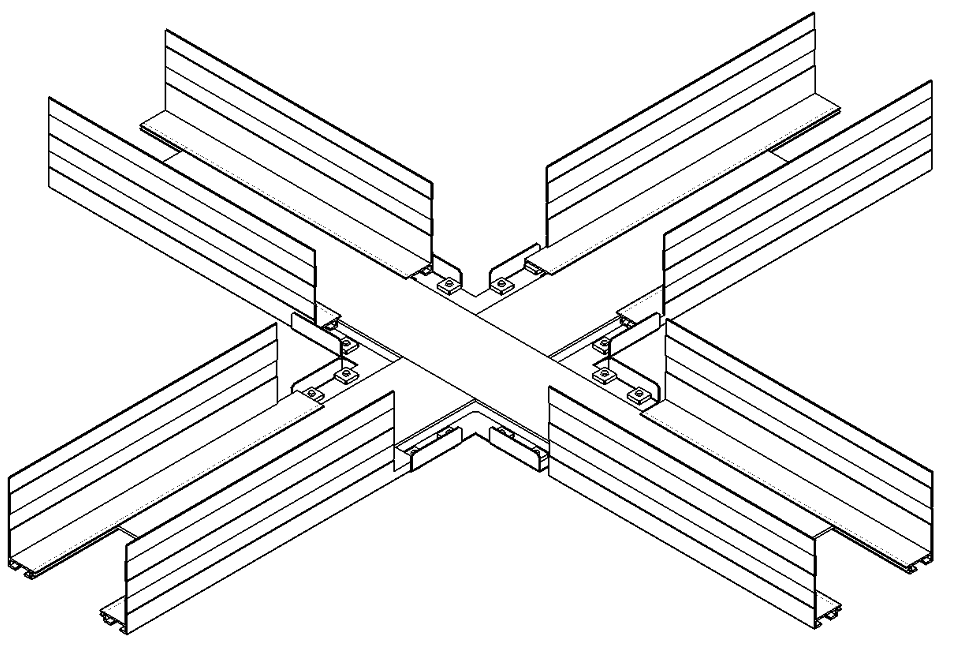

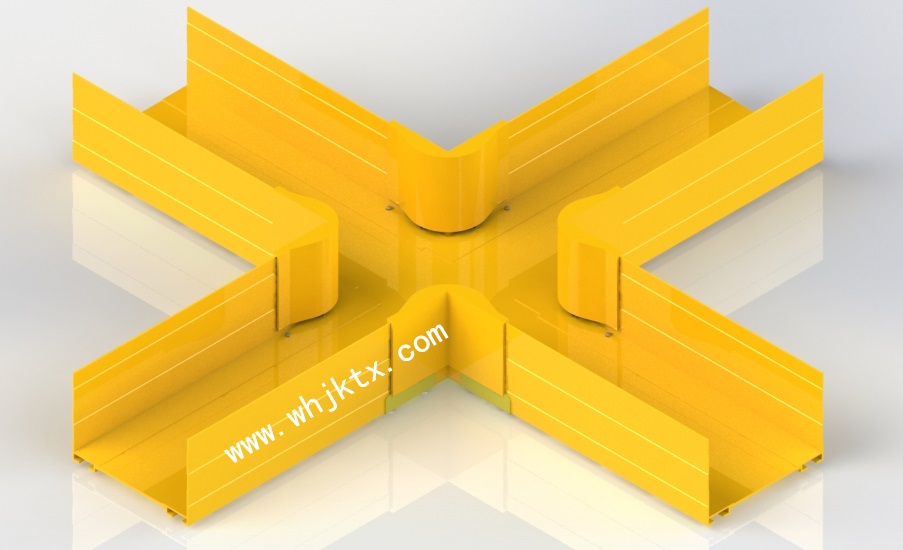

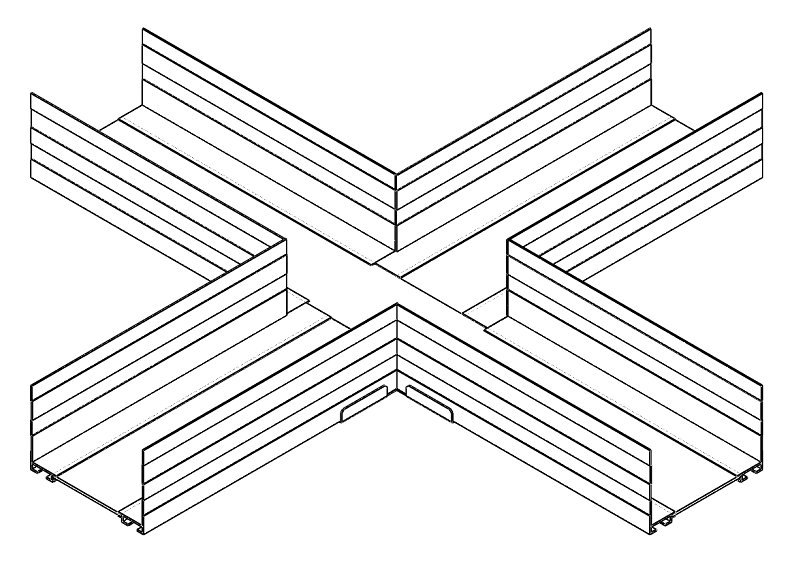

4、四通拼装  弯头、三通、四通拼接用的连接件均为通用件，安装时现场拼接，方便安装，经济适用，强度非常好。

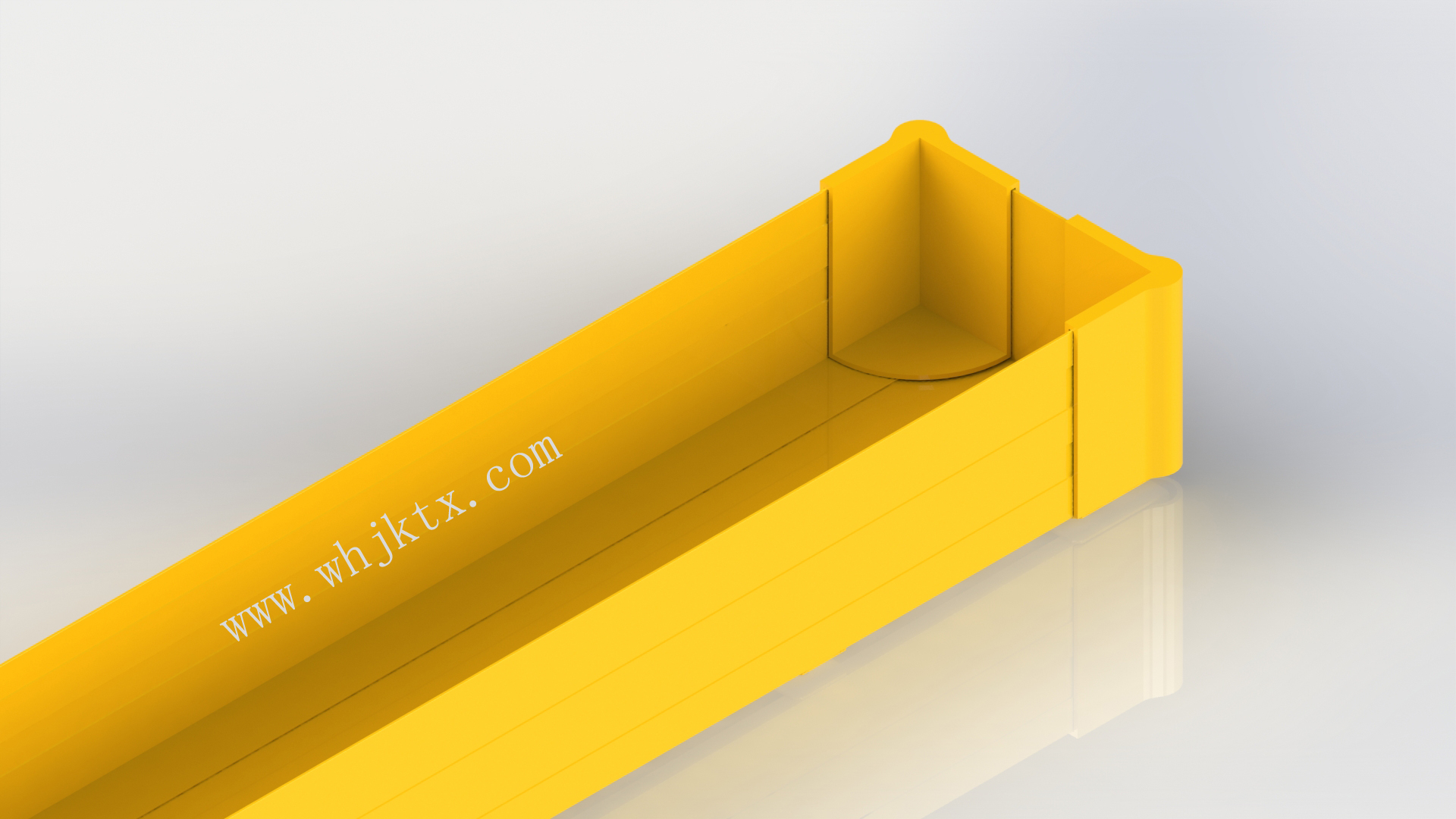

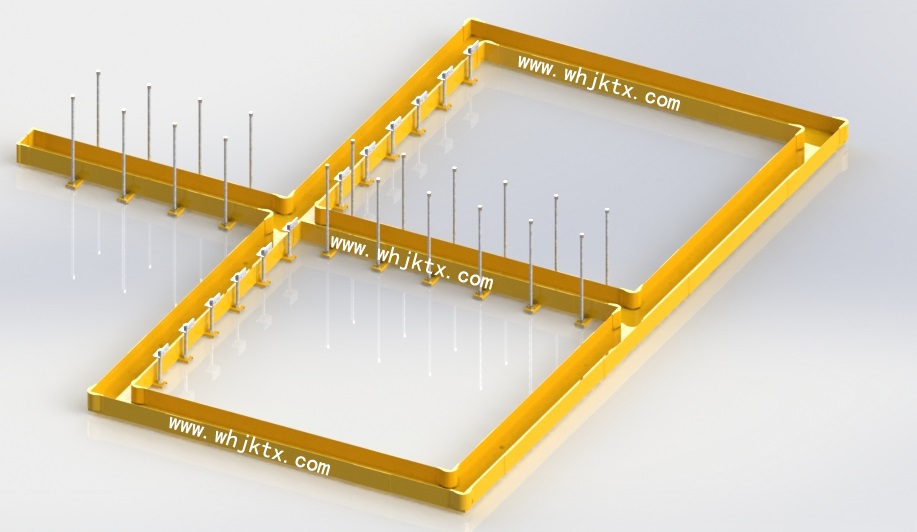

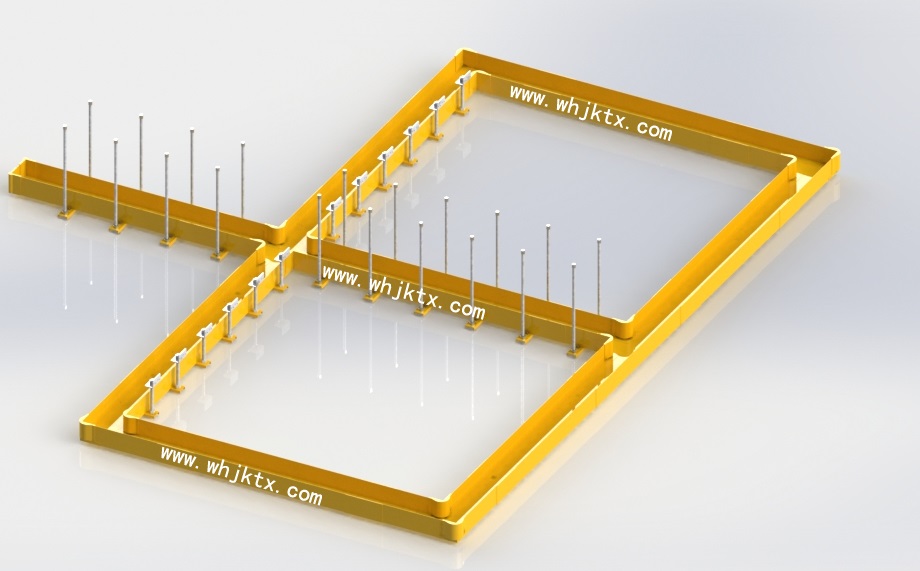

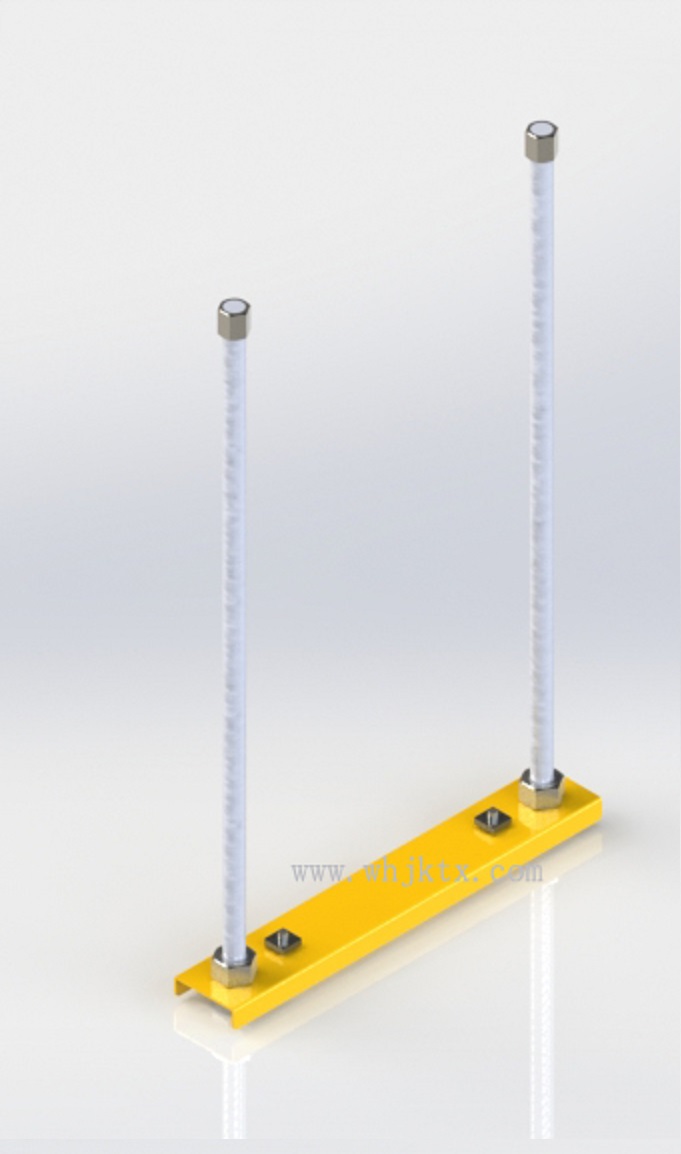

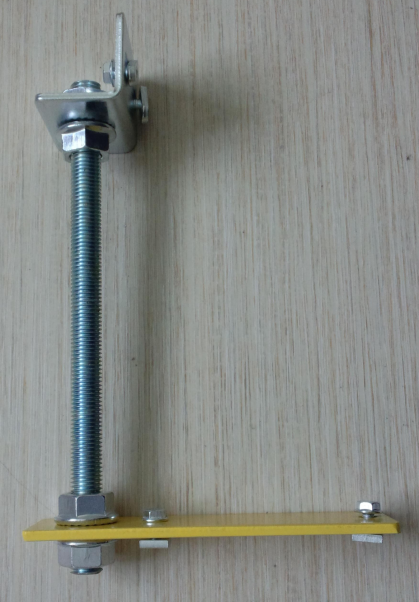

5、直槽封头板 、吊挂、支撑

6、铝合金光纤槽道出纤口  用于铝合金光纤槽道的出纤口和塑料光纤槽道出纤口卡扣不一样，其它都一样，但两者不能通用。

四、铝合金光纤槽道额定均布载荷
